Як підібрати РВТ під конкретну гідравлічну систему

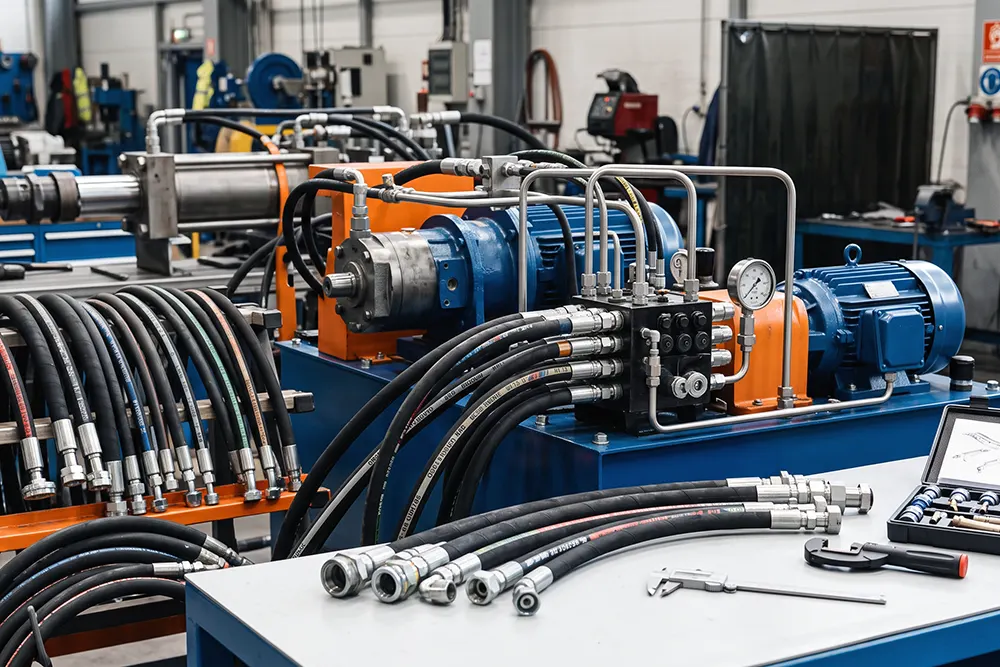

Рукав високого тиску в гідросистемі працює одночасно під тиском, температурним навантаженням, пульсаціями та механічними деформаціями. Тому підбирати модель лише за діаметром або зовнішнім виглядом неправильно. Навіть рукави високого тиску (рвт) для промисловості однакового розміру можуть мати різну кількість шарів армування, допустимий робочий тиск, радіус вигину та сумісність із робочими рідинами.

Для промислового обладнання важлива вся збірка: сам рукав, армування, внутрішній шар, зовнішнє покриття, фітинги та технологія обтиску. Саме тому УКРФЛЕКС працює не лише з гідравлічними РВТ, а й із ПВХ-, ПУ- та іншими промисловими рукавами для різних робочих середовищ і виробничих задач.

Тиск, діаметр і пропускна здатність

Першим параметром є максимальний робочий тиск системи. РВТ повинен бути розрахований на тиск не нижчий за максимальний тиск у магістралі з урахуванням короткочасних імпульсних навантажень. Не слід орієнтуватися на тиск руйнування: це аварійний показник, а не допустимий режим постійної експлуатації.

Не менш важливий внутрішній діаметр DN. Занадто малий прохідний переріз збільшує швидкість потоку, гідравлічні втрати та нагрівання масла. Надмірно великий діаметр робить магістраль дорожчою, важчою та менш зручною для монтажу. Тому DN підбирають відповідно до витрати насоса та призначення лінії: всмоктувальної, напірної або зворотної.

Як вибрати конструкцію та армування РВТ

Конструкція рукава залежить від тиску та характеру навантаження. У гідравліці широко застосовуються рукави з одним або двома шарами сталевого обплетення, а для високих і надвисоких тисків багатоспіральне армування. Наприклад, класи 1SN і 2SN використовують сталеве обплетення, тоді як 4SP і 4SH належать до рукавів зі спіральним армуванням та розраховані на значно важчі режими роботи.

Для мобільної техніки важливий не лише тиск, а й циклічність. Екскаватор, навантажувач або прес створює багаторазові імпульси тиску, тому РВТ повинен мати достатню імпульсну витривалість. У таких умовах дешевший рукав із формально достатнім робочим тиском може мати значно менший фактичний ресурс. Перед замовленням потрібно визначити:

• максимальний і постійний робочий тиск;
• DN або необхідну пропускну здатність;
• тип і температуру робочої рідини;
• мінімальний радіус вигину;
• необхідну довжину готової збірки;
• тип різьби та ущільнювальної поверхні фітингів;
• умови роботи: абразив, ультрафіолет, волога, масло, хімічні речовини;
• частоту імпульсних навантажень.

Фітинги, обтиск і монтаж

Навіть правильно підібраний рукав не працюватиме надійно з невідповідним фітингом або неправильним обтиском. У промислових гідросистемах використовуються різні стандарти з'єднань: BSP, JIC, ORFS, метричні різьби та фланцеві з'єднання. Візуально схожі фітинги можуть мати інший кут конуса, крок різьби або принцип ущільнення, тому визначати їх «на око» небезпечно.

Рукав не повинен працювати в натягнутому стані, перекручуватися або згинатися безпосередньо біля муфти. Якщо траса проходить поруч із гострими краями, рухомими деталями або гарячими поверхнями, потрібно передбачити захисну спіраль, текстильний чохол або додатковий теплозахист.

Для промислового підприємства практичніше підбирати РВТ як готовий вузол, а не окремо купувати рукав і фітинги. УКРФЛЕКС постачає промислові та гідравлічні рукави, ПВХ- і ПУ-шланги та інші рішення для виробничого обладнання. При замовленні варто передати постачальнику параметри системи або зразок старого РВТ, оскільки це зменшує ризик помилки в діаметрі, стандарті фітинга чи робочому тиску та дозволяє отримати збірку, яка відповідає реальним умовам експлуатації.
